應用概述
應用概述
變頻家電領域的負載主要為調速電機，除輸出功率大小的不同外，其主電路拓?fù)浣Y(jié)構基本類似。如變頻冰箱這種長期運行在室內的家電，低功率損耗和低噪聲是其兩大特點。變頻冰箱的”變頻”主要體現在壓縮機的控制上，傳統壓縮機只有”通”和“斷”兩種運行模式，效率不高；變頻空調的壓縮機速度可以隨設定溫度的要求進行連續調整，節能效果明顯。同時載波頻率大于16KHz，降噪明顯。
針對變頻家電的上述特點，j9娛樂征推出IPM模組、高頻IGBT單管、VDMOS單管等系列化功率器件產品。
變頻家電

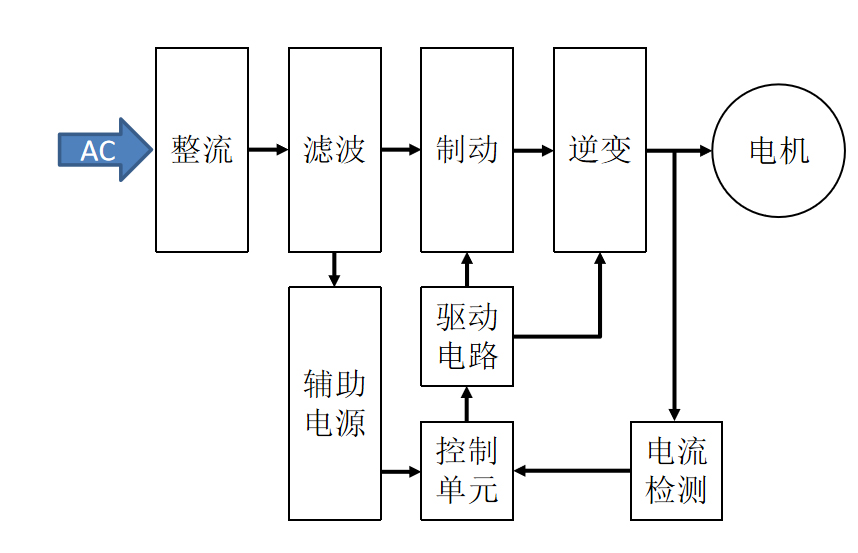

應用系統圖
應用系統圖
變頻家電

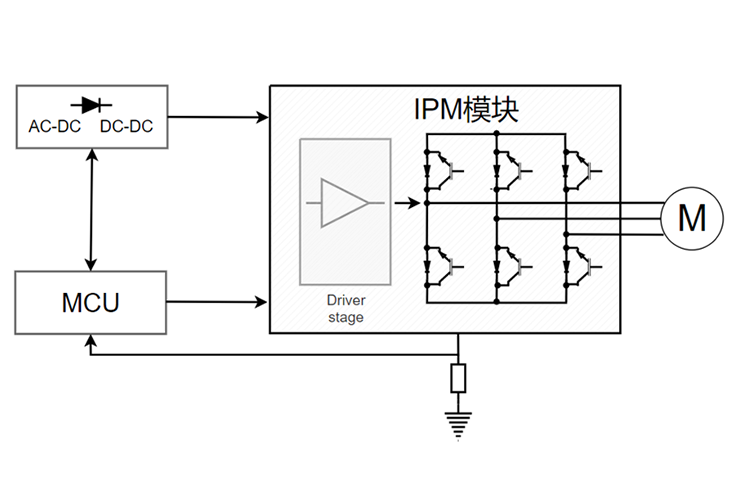

應用拓?fù)鋱D
應用拓?fù)鋱D
變頻家電
推薦產品
推薦產品
VD MOSFET產品清單
| Part Number | VDSS(V) | ID(A)@25°C | V(GS)th(V)@250μA | RDS(on)(Ω)@VGS=10V 25°C max | QG(nC) | Package | Datasheet | |
|---|---|---|---|---|---|---|---|---|
| min | max | |||||||
IGBT單管產品清單
| Part Number | VCE(V) | Ic(A)@100℃ | Vcesat(V) @25℃ typ |
Eon(mJ) | Eoff(mJ) | Package | Datasheet |
|---|---|---|---|---|---|---|---|
| MPBX10N65EF | 650 | 10 | 1.4 | 0.17 | 0.2 | TO-220F/TO-220/TO-252 | Download |
| MPBX15N65EF | 650 | 15 | 1.45 | 0.28 | 0.3 | TO-220F/TO-220/TO-263 | Download |
| MPBX20N65EF | 650 | 20 | 1.45 | 0.373 | 0.376 | TO-220F/220/263/247/3P | Download |
